Pike: ripensare la mobilità nei magazzini
Sviluppata con e-Novia, Pike è la soluzione di micromobilità aziendale progettata per ottimizzare l’efficienza, la sicurezza e la velocità nelle operazioni di intralogistica.
Il progetto

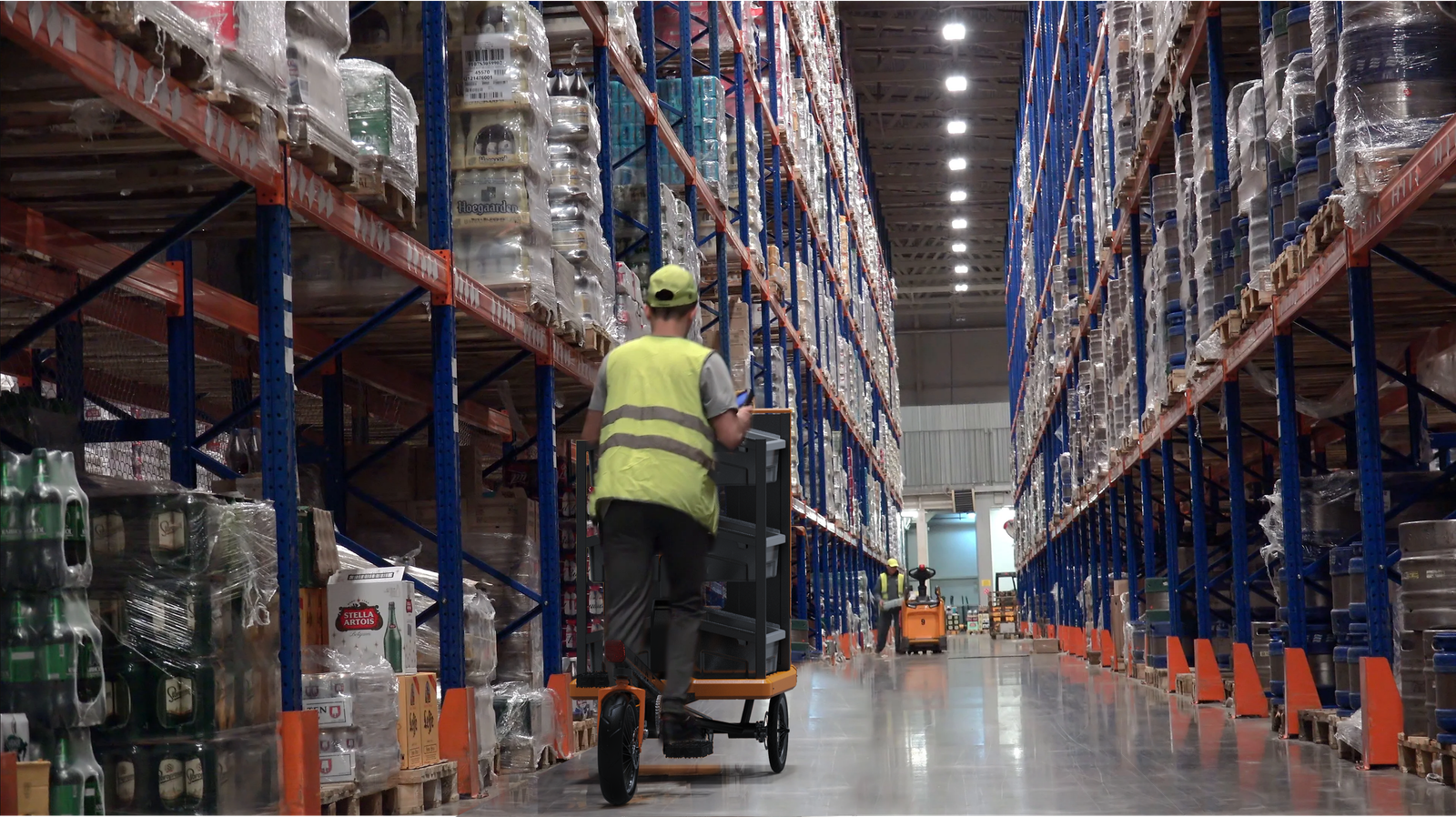

Mi è stato assegnato come progetto universitario in collaborazione con e-Novia: inventare una soluzione per migliorare le operazioni di picking nei magazzini di medie dimensioni. Il picking è cruciale — è dove i lavoratori commettono più errori e dove il processo è ancora molto manuale: i picker camminano a piedi, trascinano un carrello, scansionano codici, ordinano pacchi, tutto contemporaneamente.
La soluzione: Pike, una e-bike progettata per fare questo lavoro. Integra rear-wheel steering (per manovrabilità in spazi stretti), standing cycling (per comfort e visibilità), display integrato e feedback visivo/sonoro collegato al sistema del magazzino.
La mission
Migliorare la mobilità nei magazzini offrendo una soluzione efficiente, sostenibile e intuitiva che acceleri le operazioni riducendo gli errori. Non era solo velocità — era accuratezza e sicurezza.
Le sfide
La ricerca
Il concept
Il processo è iniziato con l’esplorazione approfondita di referenze visive e idee iniziali.
Il Moodboard
Il moodboard riflette un’estetica rugged, caratterizzata da linee, finiture e palette cromatiche tipiche del settore industriale. Questo stile, perfettamente integrato nel contesto lavorativo, comunica un’idea immediata di durabilità, mettendone in risalto la resistenza agli urti e l’affidabilità operativa.

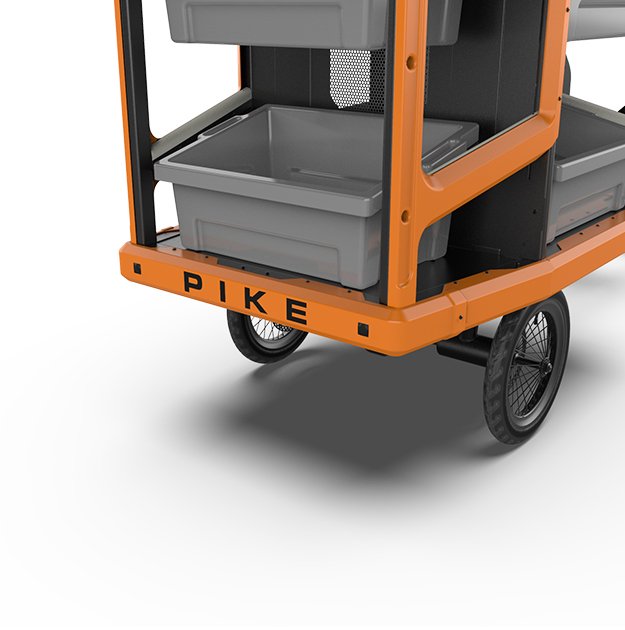

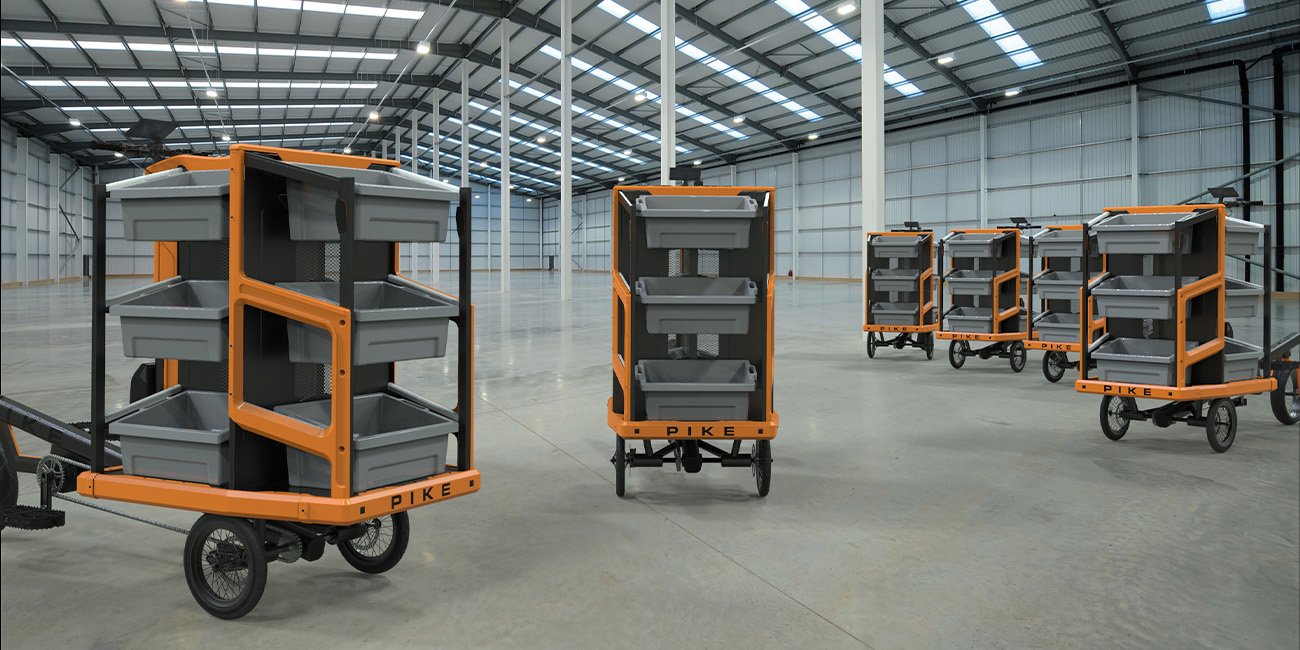

Il prodotto
Pike ridefinisce l’intralogistica grazie a una struttura cargo a pedalata assistita integrata con funzioni chiave:
- Sterzo posteriore: Raggio di sterzata ridotto per manovrare agevolmente nelle corsie strette.
- Guida eretta: Postura studiata per facilitare salita, discesa e movimentazione rapida dei carichi.
- Feedback visivi e acustici: Sistema HMI integrato per prevenire collisioni e garantire sicurezza sul lavoro.
Elementi Chiave
Pike è stata progettata con funzionalità essenziali volte a ottimizzare l’efficienza operativa, il controllo del mezzo e l’esperienza d’uso all’interno dei magazzini.
Usabilità
Design orientato all’operatore e massima integrazione di processo:

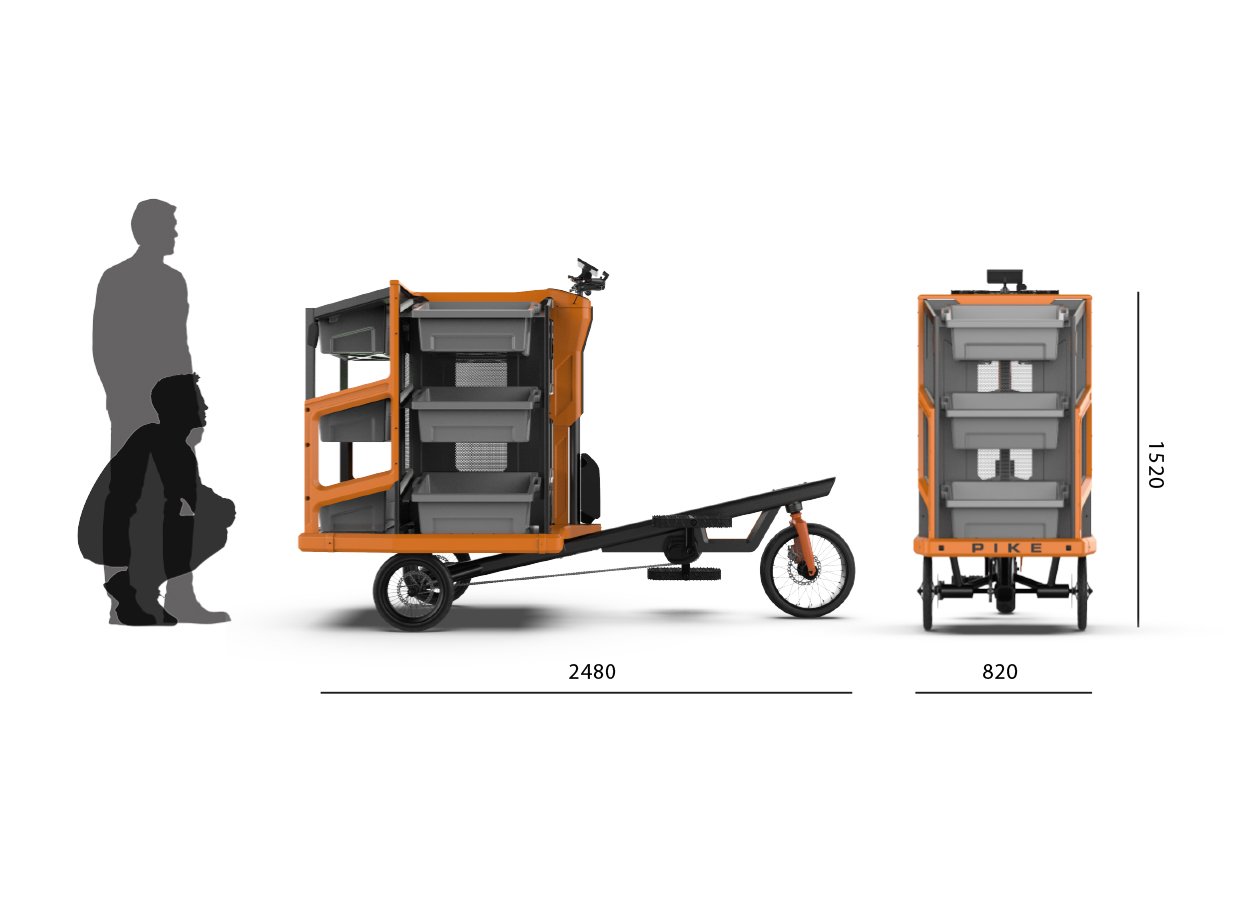

- Agilità negli spazi stretti: Dimensioni ottimizzate per muoversi nelle corsie ad alta densità.
- Ergonomia e controllo: Guida in piedi e comandi intuitivi per ridurre la fatica fisica durante i turni di lavoro.
- Integrazione WMS: Connessione diretta con i sistemi di gestione del magazzino per velocizzare il pick & pack e azzerare gli errori.
Pedalata in Piedi
Feedback Visivi e Acustici
Per eliminare i fogli cartacei con le liste di prelievo, Pike si connette direttamente al sistema di gestione del magazzino (WMS), guidando l’operatore lungo il percorso tramite uno schermo integrato sul manubrio. Questa integrazione automatizza l’ottimizzazione e la disposizione dei colli nei contenitori di smistamento.
Per garantire una totale libertà di movimento, uno speciale guanto con lettore RFID integrato sostituisce il classico scanner barcode, lasciando le mani dell’operatore sempre libere. Durante il picking, il contenitore di destinazione si illumina di verde. I sensori RFID a bordo di Pike verificano l’esattezza del collo e la corretta collocazione, fornendo un feedback visivo e acustico immediato (luce verde o rossa) per azzerare i margini di errore e velocizzare la gestione delle merci.
Accessori & Add-ons

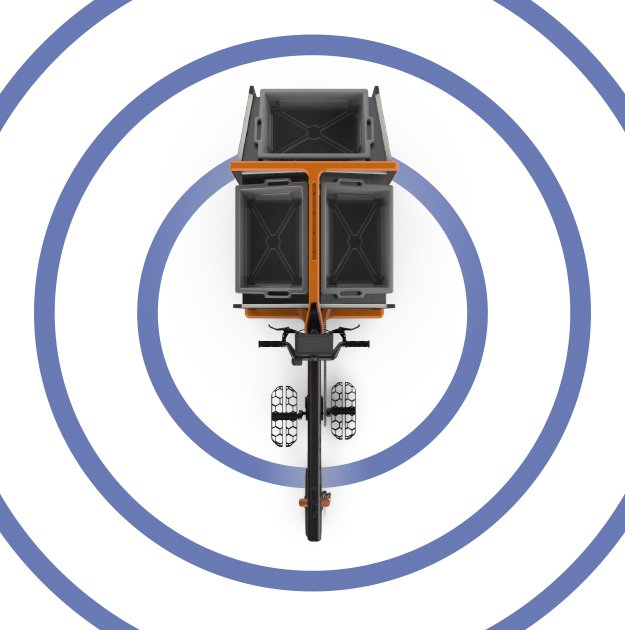

Per incrementare la sicurezza e garantire un’integrazione fluida nei flussi di magazzino, Pike include videocamere dedicate al monitoraggio degli angoli ciechi. Inoltre, il mezzo si interfaccia con i sistemi di triangolazione indoor, risultando costantemente visibile e tracciabile dagli altri veicoli e dagli operatori in movimento.
Aspetti Tecnici
Il prodotto è stato sviluppato attraverso un rigoroso percorso di ingegnerizzazione, ponendo particolare attenzione sia ai processi produttivi sia alla progettazione meccanica.

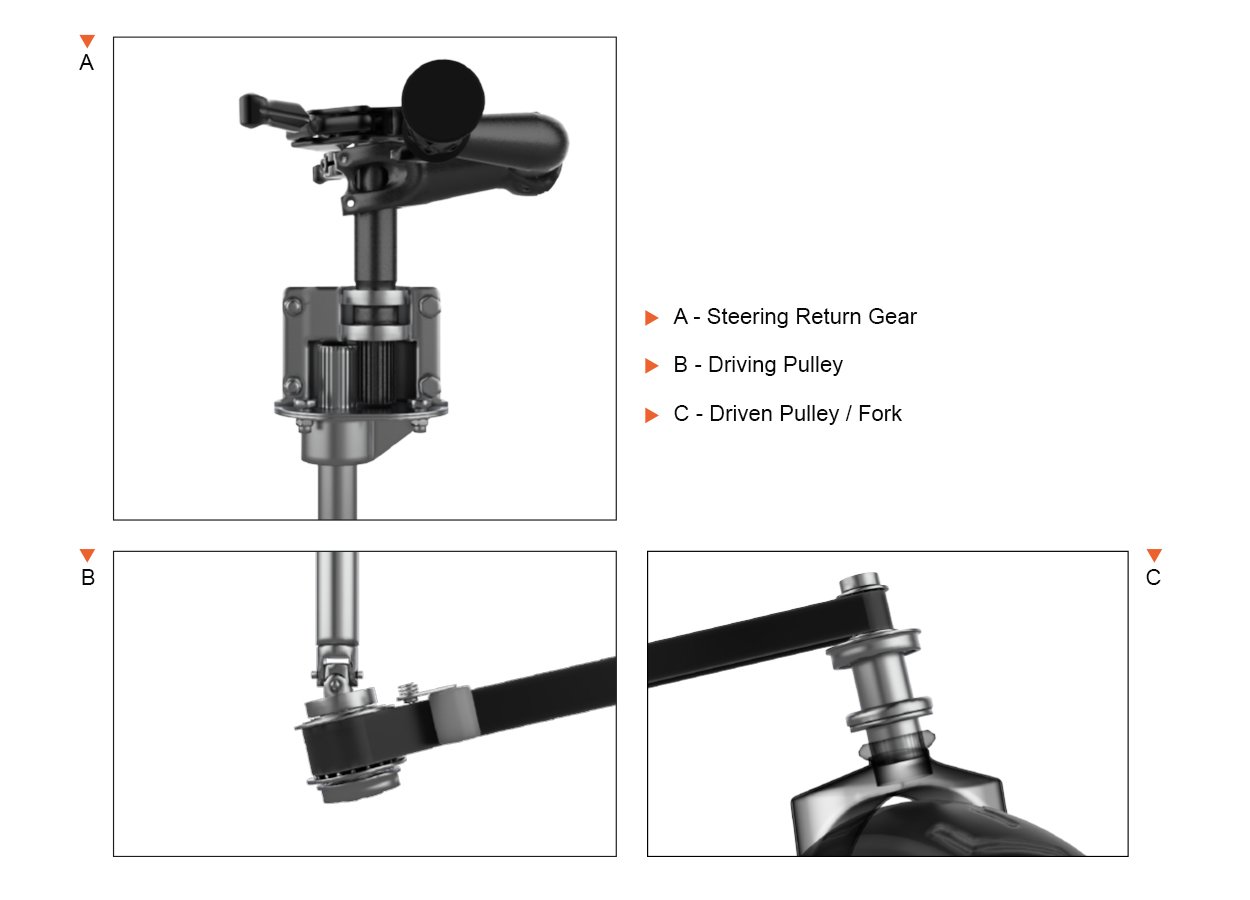

Sterzo Posteriore
Ispirandosi ai mezzi progettati per muoversi in spazi ristretti, Pike adotta lo sterzo sulla ruota posteriore per la massima agilità. La cinematica sfrutta un meccanismo a pulegge con rapporto 1:1,5, che trasmette l’impulso al retro e amplia l’angolo di curvatura. Una soluzione tecnica che aumenta notevolmente manovrabilità e controllo nelle corsie di magazzino.
Processi Produttivi

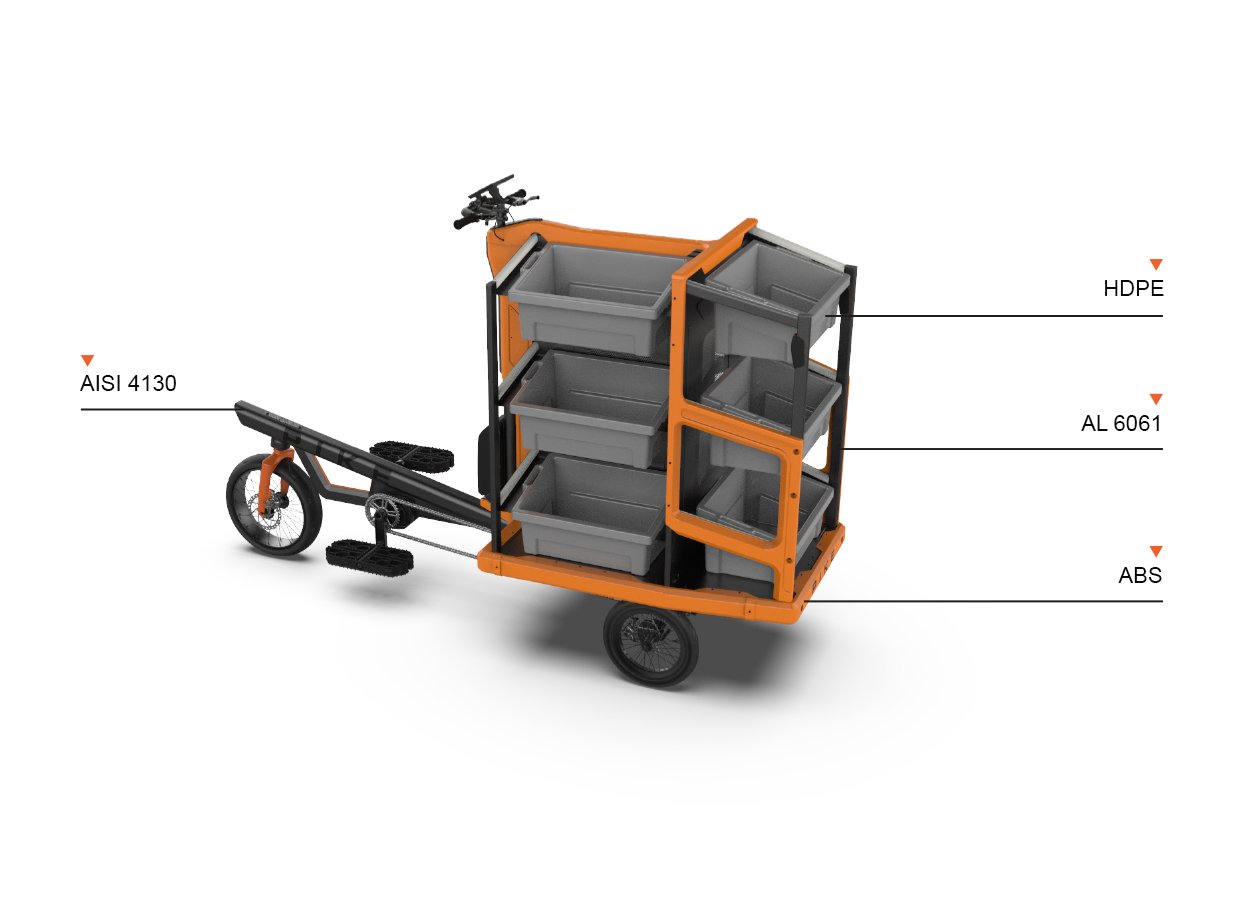

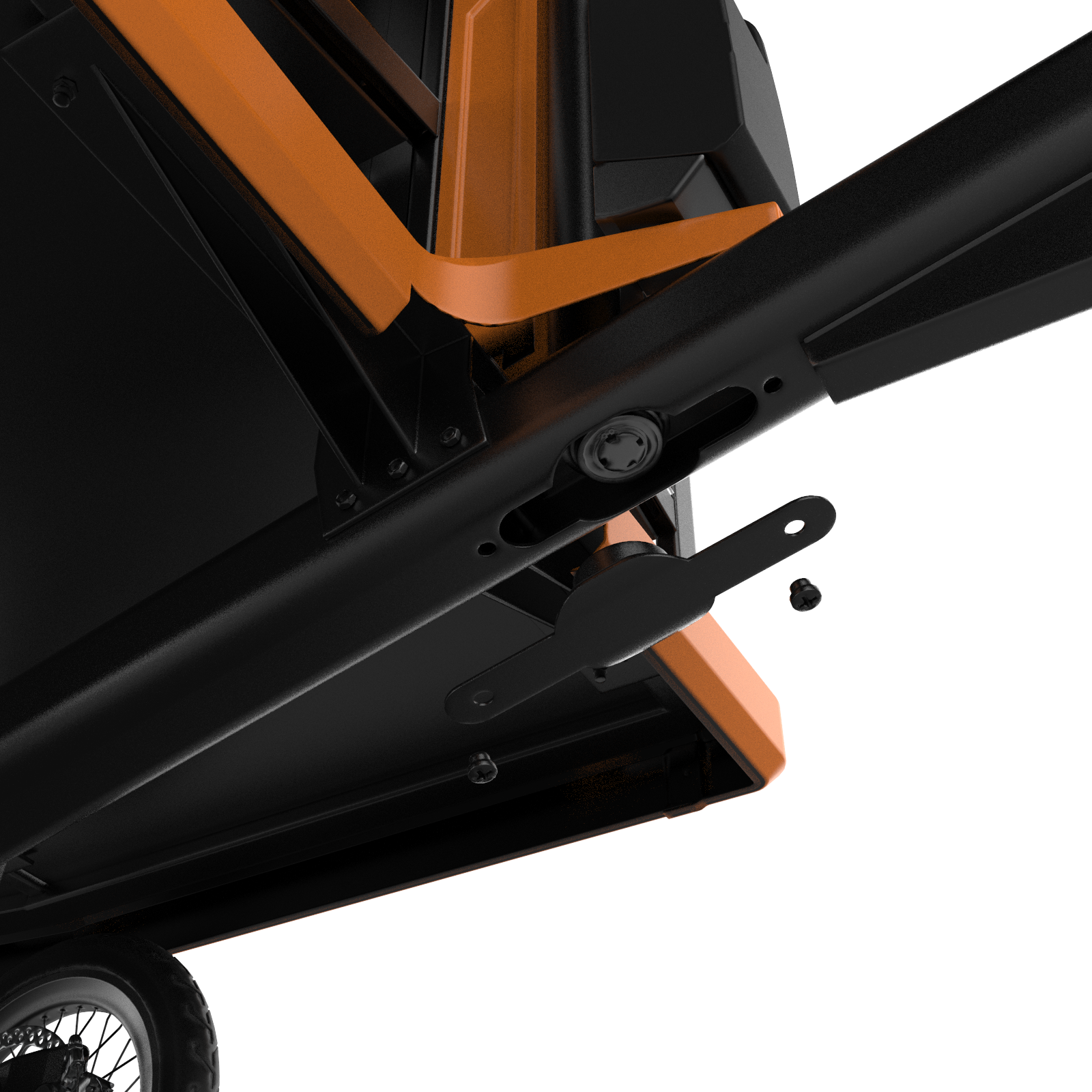

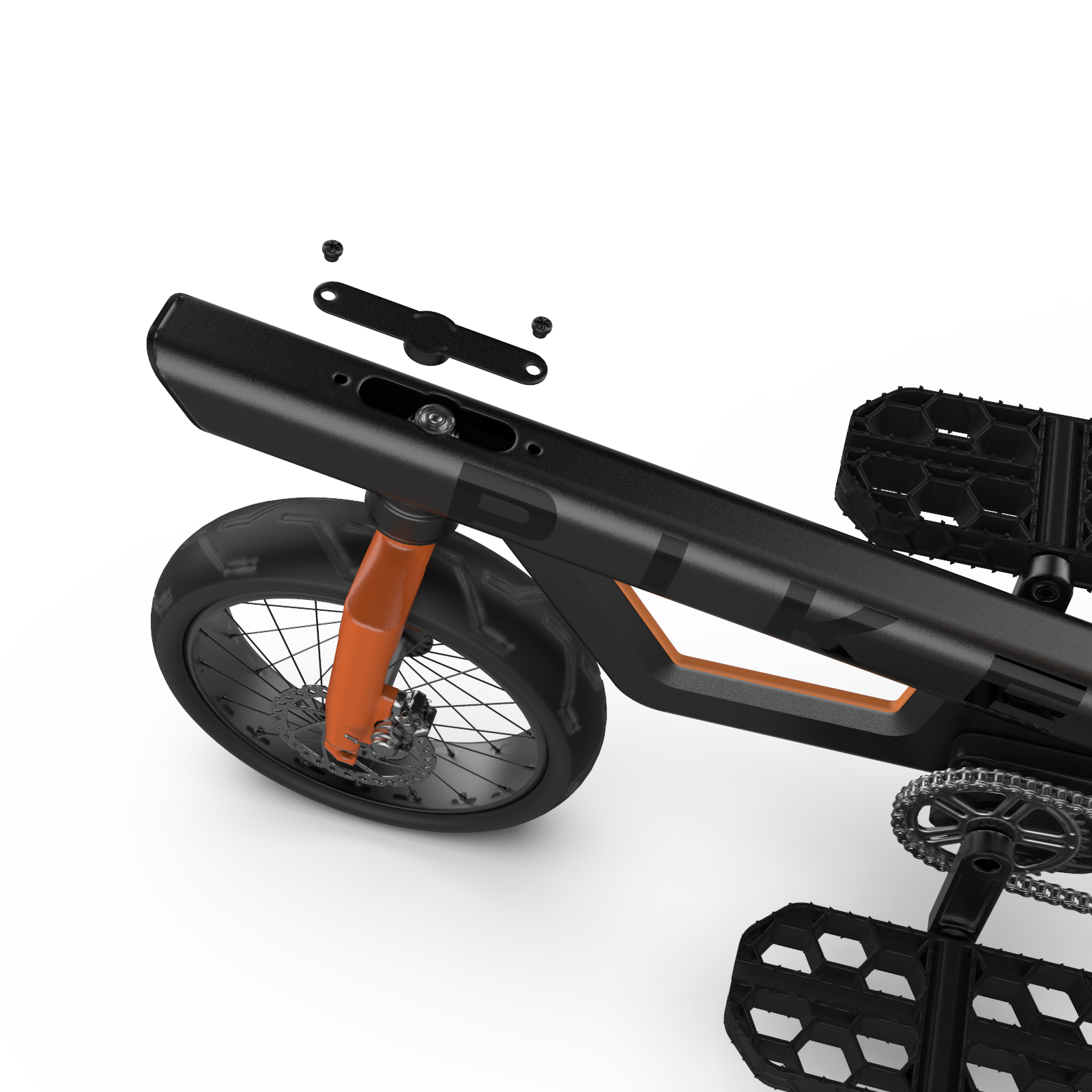

Il telaio integra elementi in acciaio saldato e alluminio con giunzioni imbullonate, garantendo stabilità e tenuta strutturale. Le scocche esterne sono realizzate in ABS stampato a iniezione, mentre i contenitori di smistamento impiegano HDPE ad alta resistenza per la massima durabilità nell’uso quotidiano.

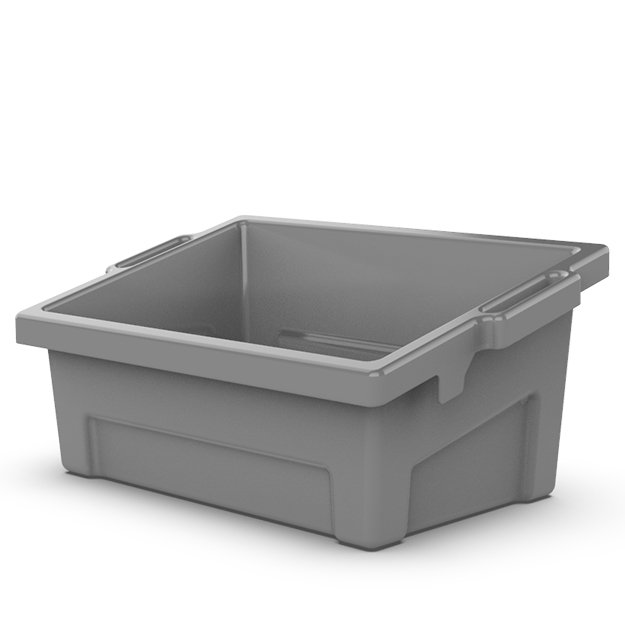

Design dei Contenitori di Smistamento

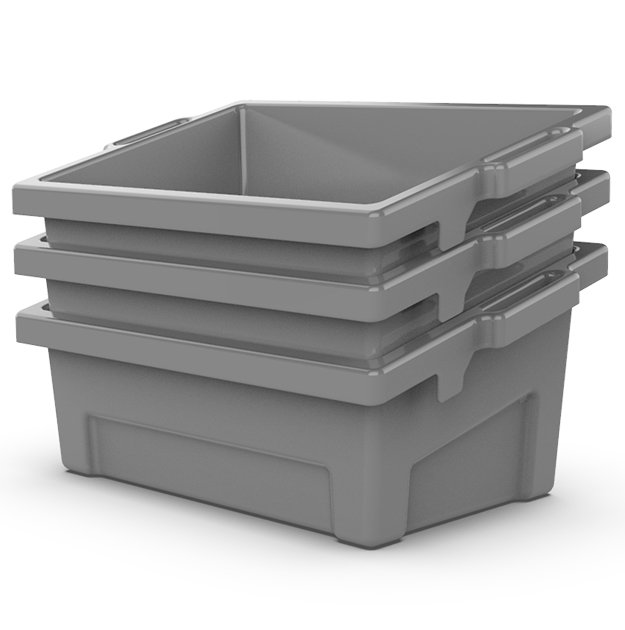

I contenitori di smistamento da 48L sono stati progettati su misura per agganciarsi saldamente ai binari di supporto, garantendo massima stabilità e praticità d’uso. Integrano maniglie ergonomiche per una presa sicura, dimensioni ottimizzate per il trasporto e un’architettura impilabile per ridurre gli ingombri. La durabilità e la resistenza strutturale dei box sono state convalidate tramite analisi FEM.
Manutenzione

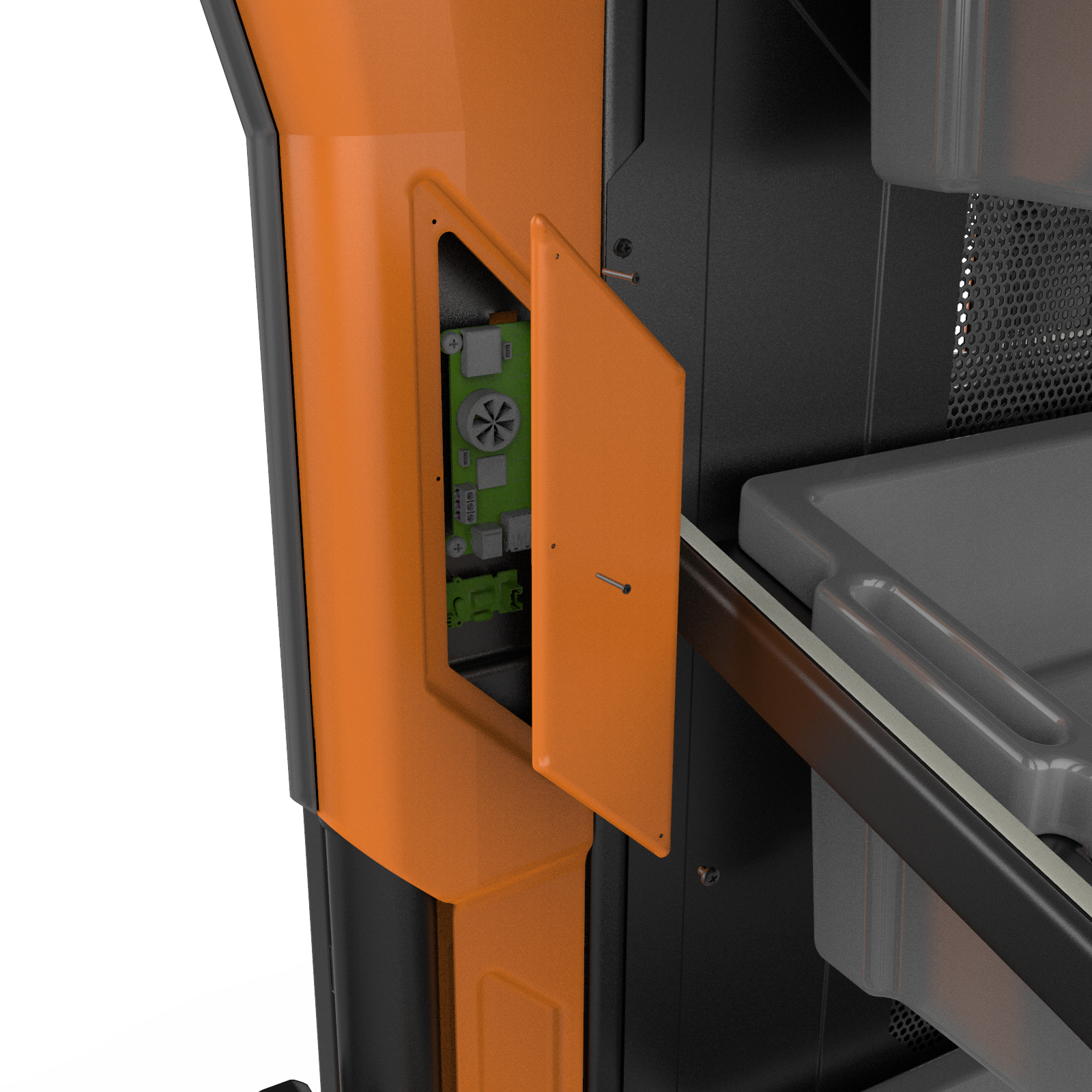

Il prodotto è progettato per garantire una manutenzione semplice e rapida, offrendo un accesso immediato ai componenti soggetti a usura. Questa architettura consente sostituzioni veloci e riduce al minimo i tempi di fermo macchina, preservando l’efficienza e l’affidabilità delle operazioni.
